Оптическое 3D измерение и динамическое отслеживание без маркеров

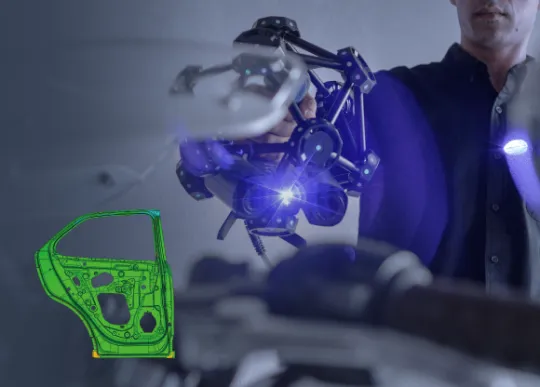

Идеальный инструмент метрологии для контроля качества и 3D-инспекции. С высокой точностью и повторяемостью FreeScan Trak Pro2 обеспечивает быстрый и точный осмотр различных типов частей и поверхностей без необходимости в маркерах.
Не требуется маркеры
FreeTrak W динамически отслеживает сканер TE25W, используя свои цели слежения, устраняя необходимость вручную размещать маркеры на отсканированном объекте.
Исключительная точность
FreeScan Trak ProW обеспечивает результаты сканирования метрологии с исключительной точностью.
3 Режима для универсальных приложений

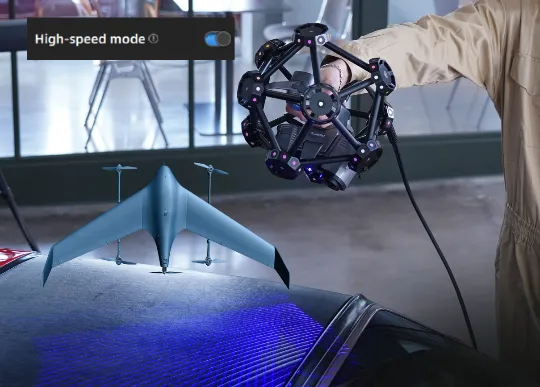

TE25W имеет 3 режима сканирования: высокоскоростное сканирование, детальное сканирование, сканирование глубоких карманов.
Широкий диапазон измерения
Широкий и расширяемый диапазон отслеживания FreeScan Trak Pro2 позволяет измерять широкий спектр объемов и поверхностей без ущерба для точности или требования традиционных перепрыгивающих прыгунов в процессе сканирования.
Что Вы Можете Достичь С Помощью Наших Сканеров
Узнайте, как сканеры SHINING 3D предоставляют решения для различных отраслей промышленности.
Автомобильный
EinScan Libre разработан с исключительной адаптивностью, легко обрабатывая различные типы поверхности, включая сложные отражающие и черные поверхности. Его расширенный режим Laser HD повышает удобство, позволяя сканировать без маркеров, что делает его универсальным решением для сложных материалов и детального сканирования.
Гражданская Авиация

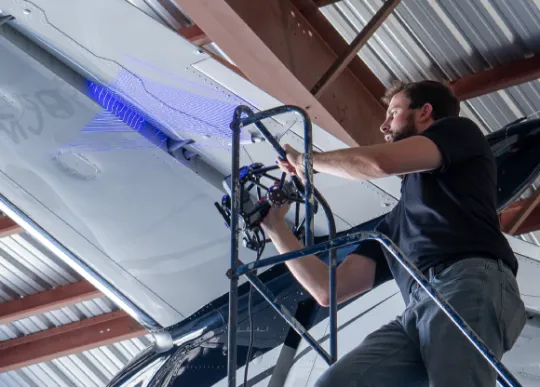

Благодаря большому диапазону слежения и скорости сканирования FreeScan Trak Pro2 способен эффективно сканировать широкий спектр объемов и поверхностей. Динамическая ссылка делает сканирование без маркера точным, экономя время, чтобы разместить тысячи маркеров на крупных объектах, таких как двигатели, крылья и фюзеляж.
Энергетика и тяжелая промышленность и коммунальные услуги
Свободный от кабелей и ноутбуков, этот универсальный сканер позволяет плавно перемещаться по различным рабочим пространствам. Благодаря 5,5-дюймовому сенсорному экрану и перезаряжаемым батареям, он делает сканирование больших деталей проще, чем когда-либо.
Инженерное оборудование и другие транспортные средства
FreeScan Trak Pro2, оснащенный 3 вариантами режимов лазерной линии и функцией высокоскоростного сканирования, позволяет эффективно и точно сканировать как в помещении, так и на открытом воздухе. Он идеально подходит для сканирования корпусных аксессуаров и путей для железнодорожного транзита, а также для осмотра и обратного инжиниринга.
3D модель галерея
FreeScan Trak Программное обеспечение
Несколько режимов сканирования
Программное обеспечение FreeScan Trak поддерживает безмаркерное сканирование, лазерное сканирование и сканирование контактов с FreeProbe (опционально).
Отображение данных сеткой в реальном времени
Программное обеспечение отображает данные о сетке в режиме реального времени, когда вы сканируете свою заготовку, экономя время на сетке облаков точек позже.
Регулируемое разрешение
Вы можете изменить разрешение во время сканирования, без необходимости перезапускать свой проект.
Расстояние и качество данных Визуализация
Проверьте, правильно ли рабочее расстояние, наблюдая за цветом лазерной линии на объекте. Встроенный показатель качества также выделяет области, в которых отсутствуют данные.
Совместимое программное обеспечение
Polyworks
Geomagic Design X
BlueStar Mapping
Технические характеристики
| Высокоскоростное сканирование | 50 лазерных линий | Детальное сканирование | 7 лазерных линий | |
| Глубокие карманы | 1 одиночная линия | Точность | 0,023 мм | |
| Объемная точность | 9,6 м3: 0,062 мм; 17,6 м3: 0,072 мм | Объемная точность (с фотограмметрией) | 0,044 + 0,012 мм/м | |
| Макс. FOV | 650 х 580 мм | Скорость сканирования | До 3,070,000 баллов/с | |
| Расстояние очков | 0.01 ~ 10 мм | Точность FreeProbe (опционная) | 0,025 мм | |
| Сертификаты | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, TISAX | Сертификация точности | VDl/VDE 2634 Часть 3 (Сверкалистая лаборатория ISO 17025) |
Часто задаваемые вопросы
Ответы на популярные вопросы
В этом разделе собраны ответы на самые популярные вопросы наших клиентов. Здесь вы быстро найдете решение без необходимости обращаться в поддержку. Информация регулярно обновляется и дополняется. Если не нашли нужный ответ — напишите нам, и мы поможем.
Нужно ли наносить маркеры на поверхность объекта?
FreeScan Trak Pro2 поддерживает как оптическое отслеживание, так и сканирование маркеров. Переключитесь в режим отслеживания и сканируйте без необходимости размещать маркеры на поверхности объекта.
Когда нужно откалибровать сканер?
- При использовании в первый раз или после 1-2 недель бездействия.
- Если сканер был сильно встряхнут или вибрирован, как во время транспортировки.
- Если точность значительно снижается, вызывая частые ошибки выравнивания или нераспознанные маркеры.
- Если сканирование данных не завершено или качество серьезно ухудшилось.
Какой формат данных я могу сохранить?
FreeScan Trak поддерживает несколько форматов данных, включая STL, OBJ, PLY, ASC и 3MF.
Какова спецификации маркеров?
FreeScan Trak Pro2 поддерживает как 3мм, так и 6мм отражающие маркеры.
Нужно ли устанавливать дополнительное программное обеспечение для использования зонда?
Да, функция FreeProbe основана на PolyWorks или Geomagic Control X. Пожалуйста, установите PolyWorks или Geomagic Control X перед использованием зонда.
