Для высокоточной
метрологической проверки

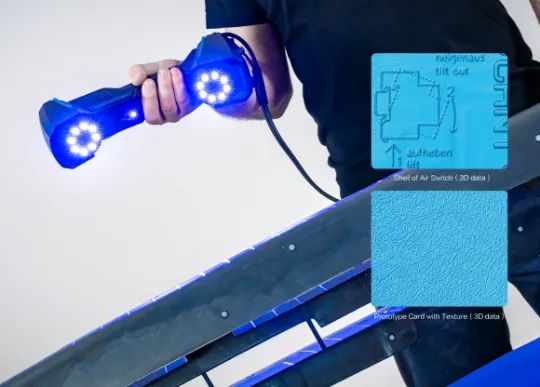

FreeScan UE Pro наследует высокую точность, точность метрологии и легкий дизайн FreeScan UE, одновременно повышая способность к тонкому сканированию и глобальному точному контролю крупномасштабного сканирования заготовки.
Метрология-Грейд Высокая точность
Точность 0,02мм, обеспечивает последовательные результаты сканирования с высокой точностью.
Глобальный контроль точности

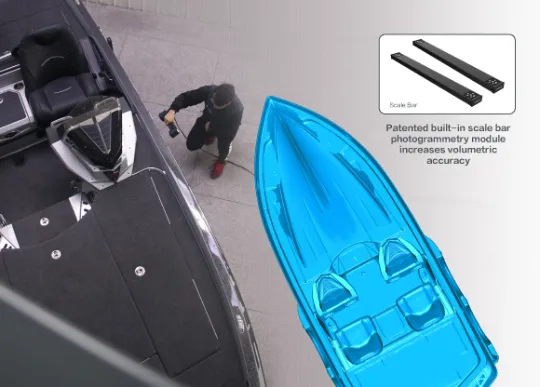

Интегрированная функция видео фотограмметрии (VPG) не нуждается в применении закодированных маркеров, быстро блокирует пространственное положение маркера.
Несколько режимов сканирования
13 пересекают лазерные линии для быстрого сканирования больших объектов, 7 параллельных лазерных линий для сканирования мелких деталей и одиночная лазерная линия для сканирования глубокого отверстия и карманной области.
Легкая эксплуа
Наследовав легкий и эргономичный дизайн серии UE, удобное программное обеспечение для сканирования обеспечивает простую работу и сокращает кривую обучения.
Что Вы Можете Достичь С Помощью Наших Сканеров
Узнайте, как сканеры SHINING 3D предоставляют решения для различных отраслей промышленности.
Автомобильный
EinScan Libre разработан с исключительной адаптивностью, легко обрабатывая различные типы поверхности, включая сложные отражающие и черные поверхности. Его расширенный режим Laser HD повышает удобство, позволяя сканировать без маркеров, что делает его универсальным решением для сложных материалов и детального сканирования.
Аэрокосмическая
Благодаря высокой скорости сканирования, беглости и точности, FreeScan UE Pro значительно повышает эффективность сканирования без ущерба для точности. Его встроенная возможность фотограмметрии повышает объемную точность, что делает его идеальным для сканирования больших компонентов, таких как плоские двигатели, фюзеляжи самолетов и другие значительные детали.
Инженерное оборудование и другие транспортные средства
FreeScan Trak Pro2, оснащенный 3 вариантами режимов лазерной линии и функцией высокоскоростного сканирования, позволяет эффективно и точно сканировать как в помещении, так и на открытом воздухе. Он идеально подходит для сканирования корпусных аксессуаров и путей для железнодорожного транзита, а также для осмотра и обратного инжиниринга.
Энергетика и тяжелая промышленность и коммунальные услуги
Свободный от кабелей и ноутбуков, этот универсальный сканер позволяет плавно перемещаться по различным рабочим пространствам. Благодаря 5,5-дюймовому сенсорному экрану и перезаряжаемым батареям, он делает сканирование больших деталей проще, чем когда-либо.
3D модель галерея
Улучшите свой сканирующий опыт с помощью программного обеспечения FreeScan UE Pro
Пошаговое руководство
Программное обеспечение FreeScan UE Pro проведет вас через процесс 3D-сканирования, от калибровки до 3D-сканирования и редактирования данных.
Лазерное сканерство в реальном времени
Сканирование данных сетки в реальном времени напрямую снижает ненужные процессы обработки и повышает эффективность пользователей
Индикатор качества данных
Добавляется индикатор цвета качества данных в лазерном режиме. Качество сканирующих данных отображается в цвете.
Частичный режим HD
Способен к настройке высокого разрешения для частичного сканирования области большого объема объекта с богатыми и мелкими деталями
Совместимое программное обеспечение
Polyworks
Geomagic Design X
BlueStar Mapping
Технические характеристики
| Высокоскоростное сканирование | 26 лазерных линий | Детальное сканирование | 7 лазерных линий | |
| Глубокие карманы | 1 одиночная линия | Большие части | Режим фотограмметрии, никаких закодированных маркеров не требуется | |
| Точность сканирования | 0,02 мм | Скорость сканирования | 1,850,000 баллов/с | |
| Волометрическая точность (фотограмметрия) | 0.02 + 0,015 мм/м (с фотограмметрией) | Макс. FOV | 600 × 550 мм | |
| Точечная дистанция | 0.01 ~ 10 мм | Вес | 840 г | |
| Сертификаты | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TISAX | Сертификация точности | VDl/VDE 2634 Часть 3 (Лаборатория ISO 17025) |
Часто задаваемые вопросы
Ответы на популярные вопросы
В этом разделе собраны ответы на самые популярные вопросы наших клиентов. Здесь вы быстро найдете решение без необходимости обращаться в поддержку. Информация регулярно обновляется и дополняется. Если не нашли нужный ответ — напишите нам, и мы поможем.
Может ли FreeScan UE Pro сканировать черные и отражающие поверхностные объекты?
Да, да. FreeScan UE Pro имеет режим лазерного сканирования, который менее чувствителен к окружающему свету и, таким образом, обеспечивает лучшую производительность при сканировании отражающих и темных поверхностей.
Что я могу сделать с помощью данных, отсканированных FreeScan UE Pro?
Данные FreeScan UE Pro могут быть использованы для таких задач, как обратный инжиниринг и сопоставление с существующими данными CAD для целей проверки.
Может ли FreeScan UE Pro снимать большие объекты с хорошей точностью?
Да, да. FreeScan UE Pro имеет встроенную фотограмметрическую функцию, которая может достичь точности до 0,02 + 0,015 мм/м.
Можно ли сканировать цветовую текстуру объектов, потому что я вижу, что есть фотограмметрия?
Нет. FreeScan UE Pro использует только фотограмметрию для позиционирования и не может использовать эти данные для добавления цвета в сетчатые модели.
Какова рекомендуемая конфигурация компьютера для FreeScan UE Pro?
- ОС: Выиграть 10, 64 бит
- Графическая карта: карты серии NVIDIA GTX/RTX, ≥ GeForce RTX 3060
- Видеопамять: ≥6 G
- Процессор: I7-8700
- Память: ≥32 ГБ; USB 3.0
Можно ли сканировать объекты без нанесения маркеров?
Нет. Рекомендуется применять маркеры при сканировании с помощью FreeScan UE Pro для получения наилучших данных сканирования.
