Основные характеристики
Что Вы Можете Достичь С Помощью Наших Сканеров
Узнайте, как сканеры SHINING 3D предоставляют решения для различных отраслей промышленности.
Проверка размерности компонента (GD&T)
Сценарии применения: Прецизионные обработанные части, такие как блоки двигателя, корпуса трансмиссии, лопасти турбины и компоненты тормозной системы. Функция: Быстрое приобретение данных облака точек высокой плотности для анализа геометрической толерантности (например, плоскостность, округлость, положение) путем сравнения с моделями САПР. Обнаруживает ошибки обработки (например, заусенцы, деформация) для обеспечения соответствия отраслевым стандартам.
Штампованные детали и контроль качества листового металла
Сценарии применения: штамм листовых металлов, таких как крылья, и структурные компоненты шасси. Функция: Сканирование поверхностных контуров для анализа эффектов блиндбека и оптимизации параметров дизайна штамповки. Проведите полноразмерную проверку (FAI) для выявления незначительных морщин или трещин, уменьшая последующую сварку и проблемы сборки.
Разработка и ремонт пресс-форм
Сценарии применения: инъекционные формы, литейные формы. Функция: Сканируйте изношенные формы и выполните обратный инжиниринг для создания 3D-моделей для ремонта или восстановления руководств. Сравните данные из старых и новых форм, чтобы предсказать жизненный цикл и сократить расходы на простоевые дни.

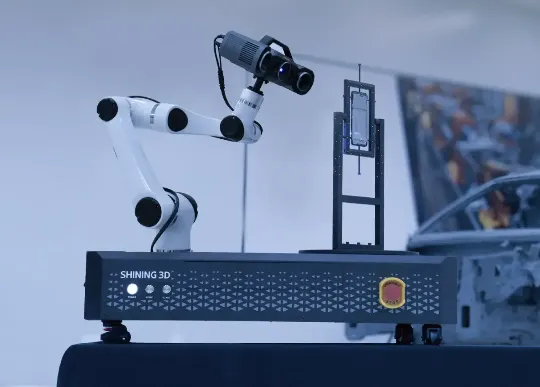

Автоматизированная линейная инспекция (в сочетании с роботами)
Сценарии применения: критически важные производственные линии станции. Функция: Интеграция с роботизированными руками позволяет полностью автоматизировать сканирование. Отчеты об инспекциях в режиме реального времени генерируются для мониторинга тенденций производства и предоставления предупреждений о ранних отклонениях.
3D модель галерея
Совместимое программное обеспечение
Polyworks
Geomagic Design X
Технические характеристики
| Диапазон сканирования | Большой диапазон: 430 × 300 мм, Малая дальность: 160 × 110 мм | Точность | Большой диапазон: 0,015 мм, Малая площадь: 0.005 мм | |
| Расстояние очков | Большой диапазон: 0,1 мм, Малая дальность: 0.04 мм | Рабочее расстояние | Большой диапазон: 590 мм, Малая дальность: 210 мм | |
| Глубина поля | Большой диапазон: 300 мм, Малая дальность: 60 мм | Резолюция | 4 × 12.3MP | |
| Источник света | Синий светодиод | Вес | ОптимСкан Q12: 3.5 kg | |
| Измерения | 366 × 162 × 132 мм | Сертификаты | КЭ, ФКК, РОХС, ВИ, КК, FDA, УККА, IP50, ТЕЛЕК, ТиСАКС | |
| Тест на прием | VDl/VDE 2634 Part2 (сертифицирован в лаборатории точности сертификатов ISO 17025) |
Часто задаваемые вопросы
Ответы на популярные вопросы
В этом разделе собраны ответы на самые популярные вопросы наших клиентов. Здесь вы быстро найдете решение без необходимости обращаться в поддержку. Информация регулярно обновляется и дополняется. Если не нашли нужный ответ — напишите нам, и мы поможем.
Можно ли сканировать цветовую текстуру объектов?
Нет. OptimScan Q12 не имеет цветной камеры для захвата фактурной информации объекта.
Какой размер объектов можно сканировать Q12 OptimScan?
Мы рекомендуем использовать OptimScan Q12 для объектов малого и среднего размера в сценариях высокоточных приложений, таких как автомобильные, электронные, производство пресс-форм и так далее.
Требуются ли маркеры во время сканирования с помощью Optimscan Q12?
OptimScan Q12 поддерживает безмаркерное сканирование. Для более высоких требований к точности он может распознавать неотражающие маркеры 1мм, 2мм или 4мм.
Как проводить осмотр с помощью OptimScan Q12?
Программное обеспечение OptimScan Q12 объединяет модуль SHINING3D Inspect, предлагая всеобъемлющие функции, такие как Compare, Cross-Section, Feature, Dimension, Guges, Report и Quick Measurement, что позволяет выполнять различные требования к проверке.
