Оптическая 3D-измерительная и динамическая система слежения

Серия FreeScan Trak - это высококлассная оптическая 3D-система слежения SHINING 3D, разработанная для приложений метрологии промышленного класса. Он специально разработан для удовлетворения высокоточных потребностей в оцифровке 3D-заготовки средних и больших заготовок в сложных условиях, предлагая исключительную точность измерения 3D, выдающуюся гибкость и широкую промышленную адаптивность.
Получить бесплатную демонстрацию

Сканеры с отслеживающим трекером

Узнайте, как наши профессиональные 3D-сканеры поставляют индивидуальные решения для широкого спектра отраслей.

Маркеры не нужны

Серия FreeScan Trak обеспечивает точное 3D-сканирование без необходимости ручной установки маркеров.

Исключительная точность

Серия FreeScan Trak обеспечивает результаты сканирования метрологии с исключительной точностью.

Интегрированная видеорохимтрия (VPG)

Серия FreeScan Trak отличается встроенной фотограмметрией, повышающей точность и стабильность для крупномасштабных измерений.

Быстрая скорость сканирования

Интеграция передовых алгоритмов с премиальным оборудованием обеспечивает быстрый и бесшовный опыт сканирования.

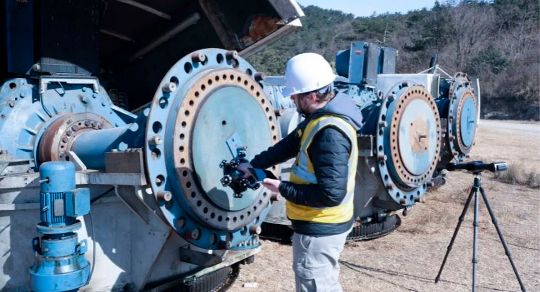

Динамическая привязка, маркеры не требуются

Серия FreeScan Trak оснащена передовой технологией динамического слежения, в которой трекер распознает и фиксирует пространственное положение сканера и сканируемого объекта в режиме реального времени. Это обеспечивает высокоточную и безмаркерную 3D-сканирование, что делает его особенно хорошо подходящим для крупномасштабных промышленных систем контроля качества.

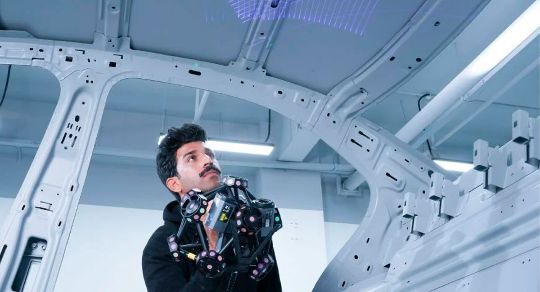

Интегрированная видеорохимтрия (VPG)

Серия FreeScan Trak оснащена интегрированной видеорограммой (VPG), позволяющей пользователям выполнять крупномасштабные измерения с высокой точностью. Комбинируя захват видео в режиме реального времени с расширенными алгоритмами фотограмметрии, система автоматически вычисляет пространственные отношения между точками отсчета, значительно повышая глобальную точность в больших объемах. С объемной точностью до 0,044 мм + 0,012 мм/м, VPG обеспечивает высоконадежные результаты даже на сложных или негабаритных деталях.

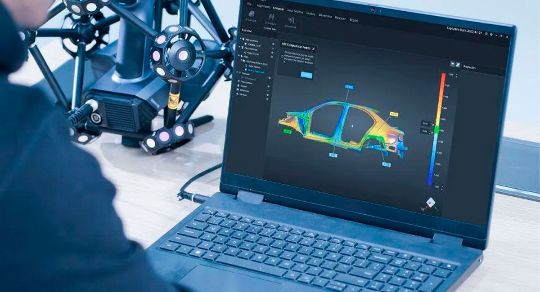

Гарантия Точности

С лабораторией точности, которая придерживается стандарта VDI/VDE 2634 Part 3 и аккредитована по ISO/IEC 17025:2017, SHINING 3D гарантирует, что его метрические 3D-лазерные сканеры проходят строгие испытания. Мы поддерживаем самые высокие стандарты управления калибровочной лабораторией и обладаем техническим опытом, чтобы гарантировать, что наши продукты 3D-измерения неизменно соответствуют их техническим характеристикам.

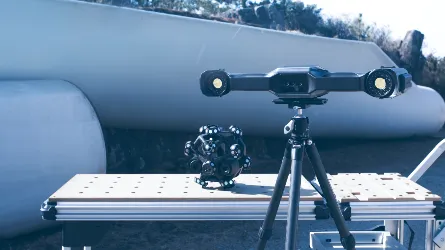

Широкий диапазон измерения

Серия FreeScan Trak имеет широкий диапазон слежения, что позволяет эффективно сканировать крупномасштабные объемы и сложные поверхности без необходимости традиционного скачка* или компрометирующей точности измерений. Это значительно повышает эксплуатационное удобство и общую эффективность измерений.

*(1) Leapfrog: относится к технике перемещения измерительного устройства для увеличения его рабочего объема.

Точность в каждом ракурсе

Идеально подходит для 3D-систем отслеживания и сканирования, Metrology Pro Kit поддерживает стабильное и точное отслеживание с различными вариантами маркеров чехарды для сканирования больших и сложных объектов.

Бесплатный зонд (опционный)

  • Эргономичный дизайн для легкого сцепления и использования
  • Прочная структура для повышения долговечности и точности измерений
  • Многофункциональная кнопка для универсальной функциональности
  • Бесшовная интеграция с основным программным обеспечением промышленной инспекции

Предназначенный для быстрых измерений и проверок, FreeProbe собирает точные геометрические данные без генерации сетки. Он идеально подходит для скрытых областей, до которых не может добраться сканером, обеспечивая сбор данных с точной точностью.
Заказать

Наше оборудование

Узнайте, как наши промышленные 3D-сканеры поставляют индивидуальные решения для широкого спектра отраслей.
FreeScan Trak ProW
FreeScan Trak Nova объединяет портативный сканер слежения, самый большой портативный лазерный сканер и модуль видео фотограмметрии (VPG) в одну передовую беспроводную систему слежения.

Точность сканирования: 0,02 мм
Волюметрическая точность: 0,062 мм (12 м3)
Скорость сканирования: 6,140,000 баллов/с
Точечная дистанция: 0.01 ~ 10 мм
Максимальный FOV: 2600 х 2200 мм
Материалопригодность: Нормальный / Темный / Отражающий
Тип источника света: Лазер
Режим выравнивания: Выравнивание / Выравнивание маркера

FreeScan Trak Nova
FreeScan Trak ProW поддерживает основные функции, такие как сканирование без маркера и гарантированная высокая точность серии FreeScan Trak Pro, а также внедряет расширенные обновления для повышения производительности.

Точность сканирования: 0,023 мм
Волюметрическая точность: 15,6 м3: 0,046 мм; 45 м3: 0,063 мм; 76 м3: 0,088 мм; 128 м3: 0,127 мм
Скорость сканирования: 5,500,000 баллов/с
Точечная дистанция: 0.01 ~ 10 мм
Максимальный FOV: / /
Материалопригодность: Нормальный / Темный / Отражающий
Тип источника света: Лазер
Режим выравнивания: Выравнивание / Выравнивание маркера

Узнать больше ->
FreeScan Trak Pro2
Система 3D-сканирования метрологии для средних и крупных объектов без маркеров. Подходит для различных статических и динамических применений.

Точность сканирования: 0,023 мм
Волюметрическая точность: 0,062 мм
Скорость сканирования: 3,070,000 баллов/с
Точечная дистанция: 0.05 ~ 10 мм
Максимальный FOV: 650 х 580 мм
Материалопригодность: Нормальный / Темный / Отражающий
Тип источника света: Лазер
Режим выравнивания: Выравнивание / Выравнивание маркера

Узнать больше ->

Что вы можете сделать с этими системами слежения

Узнайте, как интеграция наших сканеров в ваш рабочий процесс может повысить эффективность и помочь вам достичь замечательных результатов.
Автомобильный
В автомобильной промышленности сканеры серии FreeScan Trak обеспечивают точную 3D-оцифровку компонентов, собраний и прототипов. Сканеры идеально подходят для проверки сложных форм, обнаружения отклонений размеров и ускорения процесса прототипирования, тем самым повышая скорость производства и контроль качества продукции в автомобильном производстве.
Энергетика и тяжелая промышленность и коммунальные услуги
Для энергетики, тяжелой промышленности и коммунальных услуг серия FreeScan Trak предлагает надежные и надежные возможности сканирования в сложных условиях. Эти сканеры используются для проверки крупных машин, трубопроводов, электростанций и структурных компонентов. Благодаря своей способности собирать высокоточные данные в промышленных условиях, FreeScan Trak системы поддерживают управление активами, планирование технического обслуживания и обеспечивают соблюдение отраслевых стандартов при одновременном повышении эффективности и безопасности операций.
Инженерное оборудование и другие транспортные средства
В инженерном оборудовании и транспорте сканеры FreeScan Trak обеспечивают высокоточные 3D-измерения для больших, сложных частей, таких как шасси, турбины или транспортные средства. Улучшая выравнивание, обнаруживая деформацию и оптимизируя конструкцию, эти системы помогают обеспечить надежность, безопасность и производительность машин и транспортных средств в различных транспортных отраслях, включая гражданскую авиацию, железнодорожную и морскую.

Пользуемся доверием во всем мире

Давайте рассмотрим, почему лазерный 3D-сканер SHINING 3D является популярным выбором для экспертов в различных отраслях.
Тематические исследования
Контроль качества монокока из углеродного волокна для гиперкаров с FreeScan Trak Pro2
Bugatti-Rimac использует комбинацию процедур проверки, включая 3D-сканирование, чтобы гарантировать безупречное качество производства.
Узнать больше
Тематические исследования
Высокоточная 3D-сканирование для прослеживаемого контроля качества
В этом тематическом исследовании исследуется, как высокоточная технология 3D-сканирования помогает Hubei Shiyan Huaying Mold Manufacturing Co., Ltd.
Узнать больше
Тематические исследования
3D-сканирование автомобильного корпуса в белом (BIW) с FreeScan Trak Pro2
В этой статье подробно рассказывается о 3D-сканировании автомобильного кузова в белом (BIW) с FreeScan Trak Pro2 для более эффективного автомобильного производства.
Узнать больше
Тематические исследования
Как FreeScan Trak Pro2 ускоряет проверку аккумуляторных лотков EV
В этой статье основное внимание уделяется тому, как SHINING 3D FreeScan Trak Pro2 может помочь точному осмотру лотка для аккумуляторных батарей для электромобилей.
Узнать больше

Часто задаваемые вопросы

В чем разница между Trak Pro, Trak ProW и Trak Nova?
Trak Pro2 работает по беспроводной сети, в то время как Trak ProW и Trak Nova работают беспроводным способом. Trak Nova сочетает в себе UE Nova (ручной широкофюзеляжный сканер) и TE Nova, предлагая большую универсальность. Между тем, Trak ProW имеет больший диапазон отслеживания, что делает его лучше для сканирования крупных объектов без маркеров. Это преимущество в диапазоне отличает его, хотя портативные возможности Trak Nova остаются отчетливой точкой продажи.
Поддерживает ли серия FreeScan Trak фотограмметрию? Есть ли за это дополнительная плата?
Да, да. Все три системы (Trak Pro, Trak ProW и Trak Nova) поставляются со встроенной функцией фотограмметрии без дополнительной платы. Обычно мы рекомендуем использовать режим фотограмметрии для объектов размером более 1,5 метра, чтобы получить лучшие результаты измерений.
Для каких приложений подходит серия FreeScan Trak?
Trak Pro2, Trak ProW и Trak Nova подходят для применения 3D-измерений с высоким спросом в различных отраслях промышленности, включая автомобильный, железнодорожный транспорт, энергетику, образование и исследования, а также сохранение культурного наследия.
Использует ли серия FreeScan Trak одно и то же программное обеспечение для сканирования?
Да, да. Все три системы (Trak Pro, Trak ProW и Trak Nova) используют программное обеспечение FreeScan Trak. Для загрузки вы можете обратиться к SHINING 3D Passport
