Об услуге

Полигональные данные переводятся в формат, позволяющий вносить изменения в структуру модели и создавать чертежи с помощью специализированного ПО (CAD/САПР). На основе готовой цифровой копии выполняется реверсный инжиниринг (получение твердотельной CAD-модели), т.е. разрабатываются конструкторские документы, которые в дальнейшем можно использовать для организации серийного производства соответствующих изделий.

Полигональные данные переводятся в формат, позволяющий вносить изменения в структуру модели и создавать чертежи с помощью специализированного ПО (CAD/САПР). На основе готовой цифровой копии выполняется реверсный инжиниринг (получение твердотельной CAD-модели), т.е. разрабатываются конструкторские документы, которые в дальнейшем можно использовать для организации серийного производства соответствующих изделий.

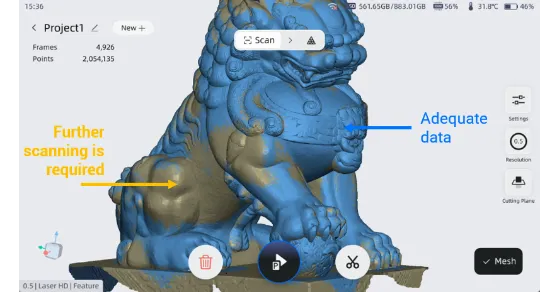

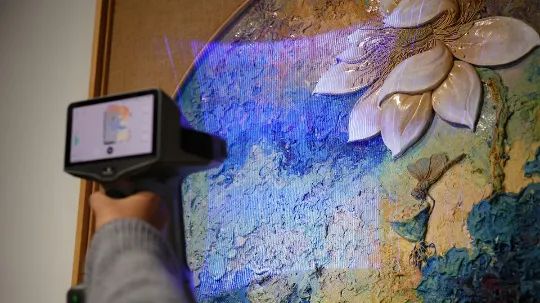

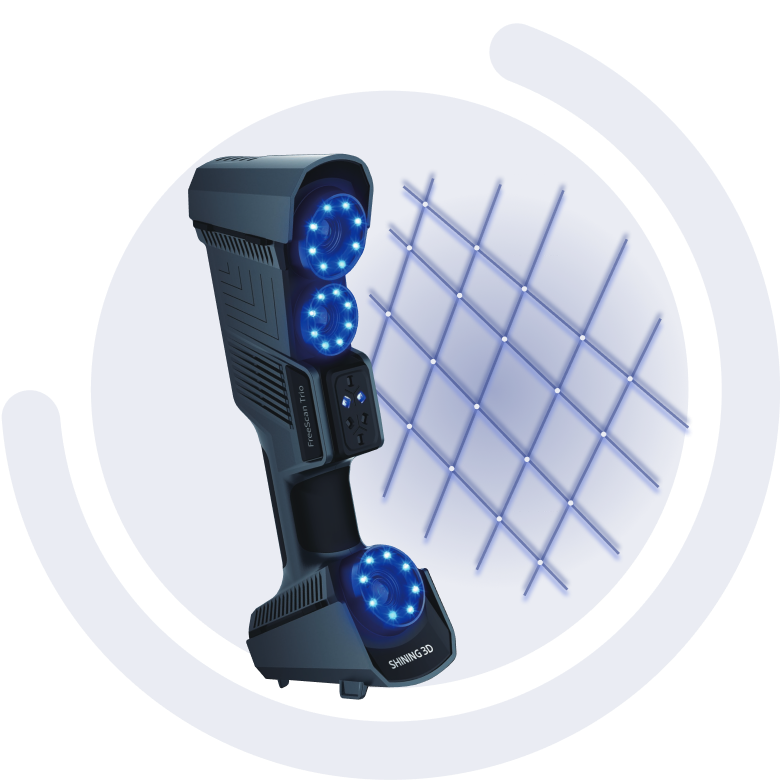

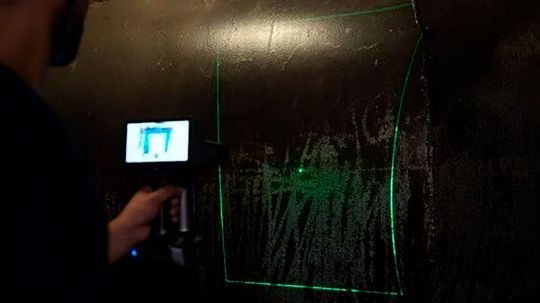

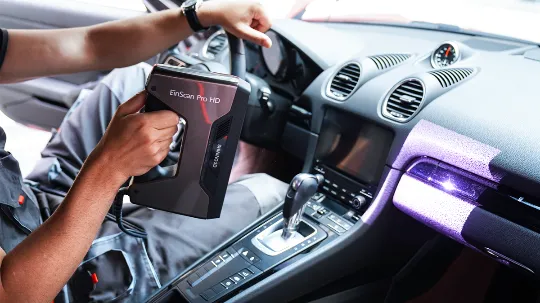

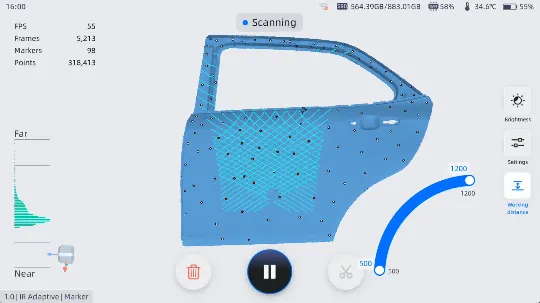

С помощью встроенных камер и подсветки сканирующий прибор измеряет расстояние до объекта с разных ракурсов. Другими словами, фиксирует отраженное излучение (структурированный свет разных оттенков или лазерные линии) и вычисляет расстояние от сканера до каждой конкретной точки поверхности. Таким образом формируется массив данных, который в дальнейшем будет обработан в специализированном ПО. Число циклов сканирования зависит от объекта.

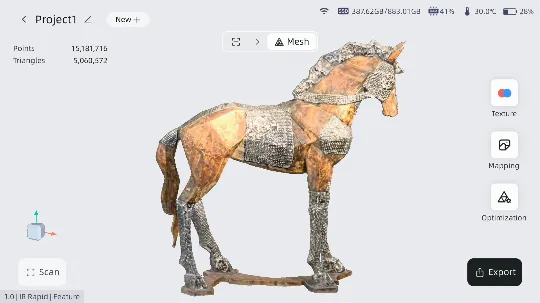

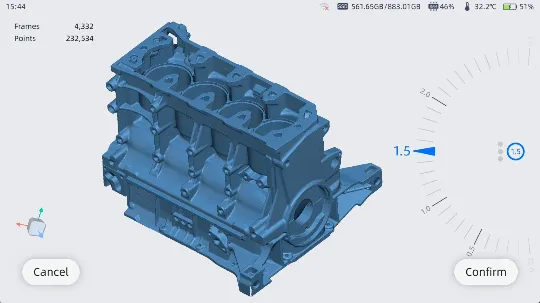

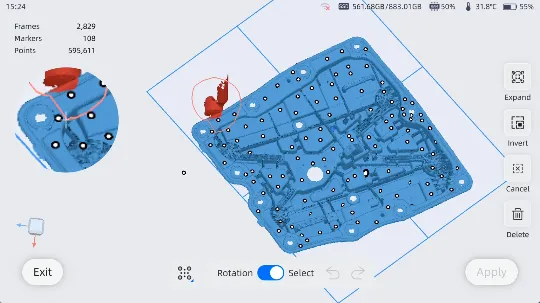

После очистки массива данных следов от меток, элементов окружающей среды, шумов, получается результат в виде облака точек в пространстве, который преобразуется в объемную полигональную модель в формате obj или .stl. Количество точек оптимизируется, а неотсканированные участки, отверстия на всю глубину и другие недостающие данные заполняются вручную или автоматически. Точки соединяются («сшиваются») в полигоны, на основе которых строится полигональная ЗД-модель. С полученными сканами можно работать в дизайнерской среде или отправить их на печать. Стоит отметить, что полигональные модели могут состоять из миллионов полигонов и в таком случае могут быть непригодными для работы в CAD в исходном виде.

После очистки массива данных следов от меток, элементов окружающей среды, шумов, получается результат в виде облака точек в пространстве, который преобразуется в объемную полигональную модель в формате obj или .stl. Количество точек оптимизируется, а неотсканированные участки, отверстия на всю глубину и другие недостающие данные заполняются вручную или автоматически. Точки соединяются («сшиваются») в полигоны, на основе которых строится полигональная ЗД-модель. С полученными сканами можно работать в дизайнерской среде или отправить их на печать. Стоит отметить, что полигональные модели могут состоять из миллионов полигонов и в таком случае могут быть непригодными для работы в CAD в исходном виде.
