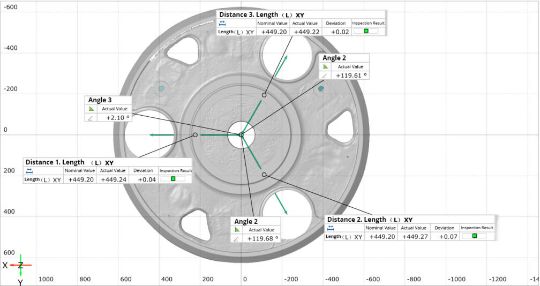

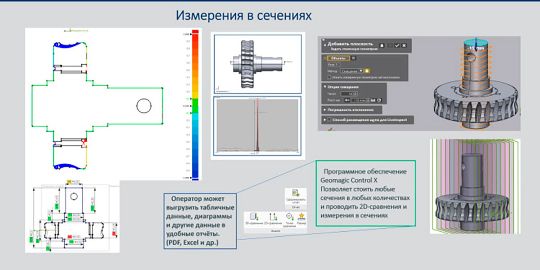

По результатам каждого анализа заказчик получает детальный отчет с графическими и табличными данными в соответствии с допусками на конкретную деталь или узел
Предлагаем услуги по контролю геометрии деталей, положению узлов промышленного оборудования и оснастки с помощью лазерных ручных 3D-сканеров. Спектр метрологических задач, которые мы решаем с помощью 3D-оборудования, широк.

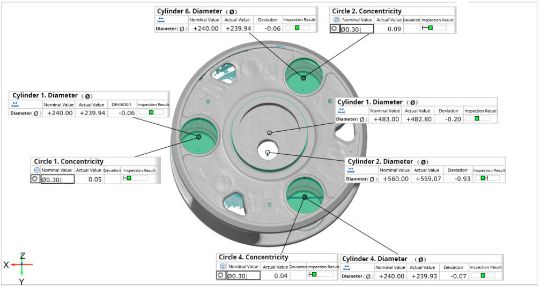

Мы работаем с различными параметрами: прямолинейность, плоскость, круглость, цилиндричность и т. д. Допуски расположения: параллельность, наклон. Виды допуска: позиционный, допуск соосности, симметрии, пересечения осей. Возможны другие допуски в зависимости от задачи и объекта.

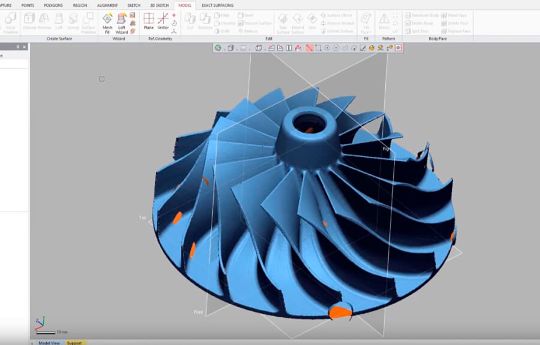

Примеры сканированных 3D-моделей
Ответы на часто задаваемые вопросы
Чего Вы Можете Достичь С Помощью Наших Сканеров
Узнайте, как сканеры SHINING 3D предоставляют решения для различных отраслей промышленности.
Вы сами проводите сканирование?
Да, мы обладаем всем необходимым оборудованием и лицензионным программным обеспечением.
Какой сканер вы используете?
Мы используем Scantech Magic.
Какие объекты можно сканировать?
Любые объекты габаритами от 10 см до 10 м.
Какую точность вы можете гарантировать?
Точность измерений 0,015 мм + накапливаемая погрешность на каждый метр изделия 0,030 мм. Например, на объекте габаритами 4х4х2 м погрешность не превысит 0,185 мм.
Сколько времени займет работа?
В среднем от 30 до 60 минут на 3D-сканирование и до 10 рабочих дней на разработку конструкторской документации. Всё зависит от количества элементов изделия.
Можно ли отсканировать блестящий металлический объект?
Да, можно. 3D-сканер Scantech Magic оснащен синими лазерами, что позволяет сканировать даже хромированные объекты без матирующего спрея.
Вы можете отсканировать глубокие отверстия?
3D-сканер — это оптический измерительный прибор, поэтому мы может собрать данные только по видимой геометрии объекта. Тем не менее Scantech Magic позволяет отсканировать отверстия на глубину на 2 диаметра. Например, отверстие диаметром 40 мм мы можем отсканировать в глубину на 80 мм.
